三维仿真!苏州市测绘院带你揭秘轨交5号线背后的故事


发布时间:2021-07-11 12:16:32  来源:苏州市测绘院有限责任公司


2020年6月29日10时,苏州轨道交通5号线(以下简称“5号线”)正式开通初期运营。线路全长44.1千米,共设34个站点,起于吴中区太湖香山站,至于工业园区阳澄湖南站,沿途穿山越湖(太湖、灵岩山、横山、金鸡湖、独墅湖、阳澄湖),是名副其实的苏州文化旅游特色线路。
       随着线路的运营,由苏州市测绘院参与编制的苏州轨道交通5号线导向地图也随之亮相,本次测绘院共计编制姑苏区、吴中区、高新区内19个站点的246张导向地图。

5号线导向图继承了1、2、3、4号线导向图的优点和特色,包含了站内出入口咨讯导向图、站厅层综合咨讯图、站台资讯导向图、站台层线网运营示意图、站外综合资讯导向图,在每个站点的各个位置为乘客提供地图导向服务。

本次,苏州市轨道交通集团有限公司精心策划组织,在街区图中首次运用了三维实景技术,基于苏州市自然资源和规划局的基础地理信息数据,以及苏州市民政局发布的标准地名,依托苏州市测绘院的技术支持,自主建模,制作了三维街区图,真实、准确的反映了站点位置及周边信息,让每一位乘客既能在地图上进行快速定位,又能从地名中感受苏州历史文化的延续。

站内出入口咨讯导向图:提供站点出入口位置及周边信息

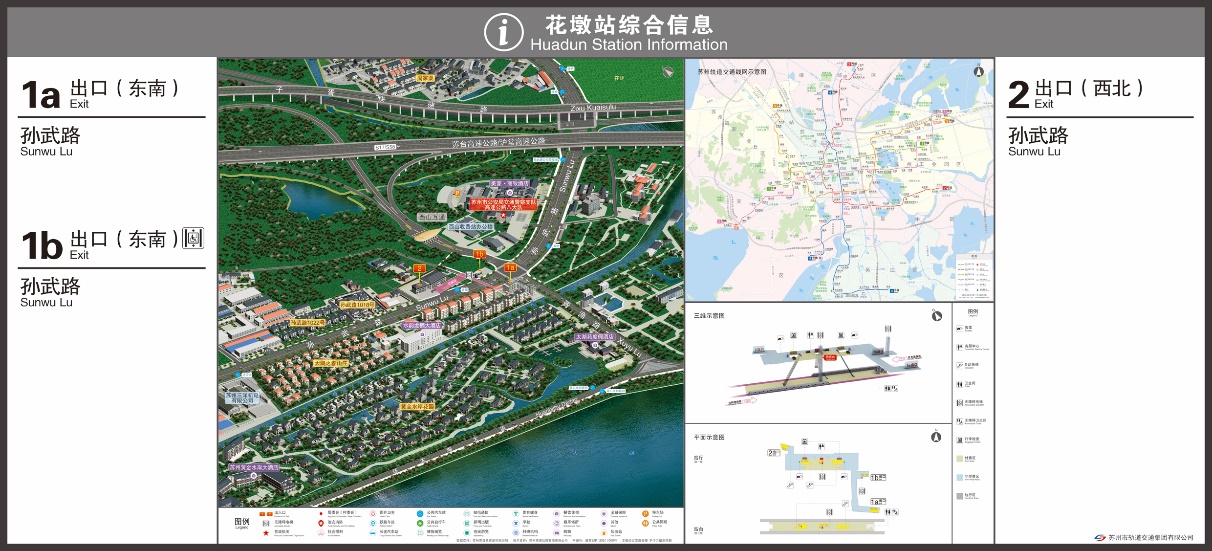

站厅层综合咨讯导向图:提供线网运营示意、站厅二三维导向及出入口导向信息

站台资讯导向图:提供换乘信息及母婴室信息

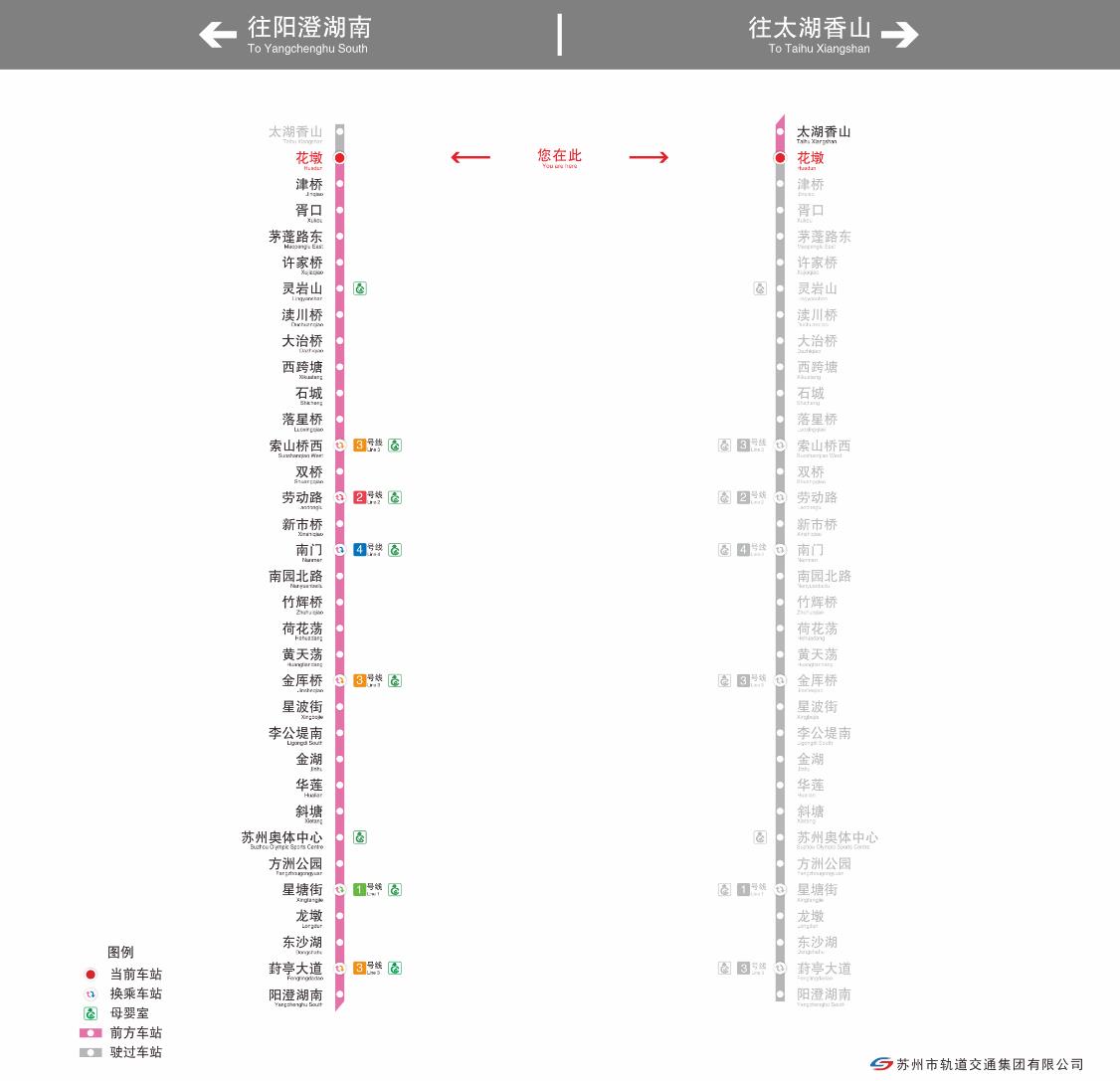

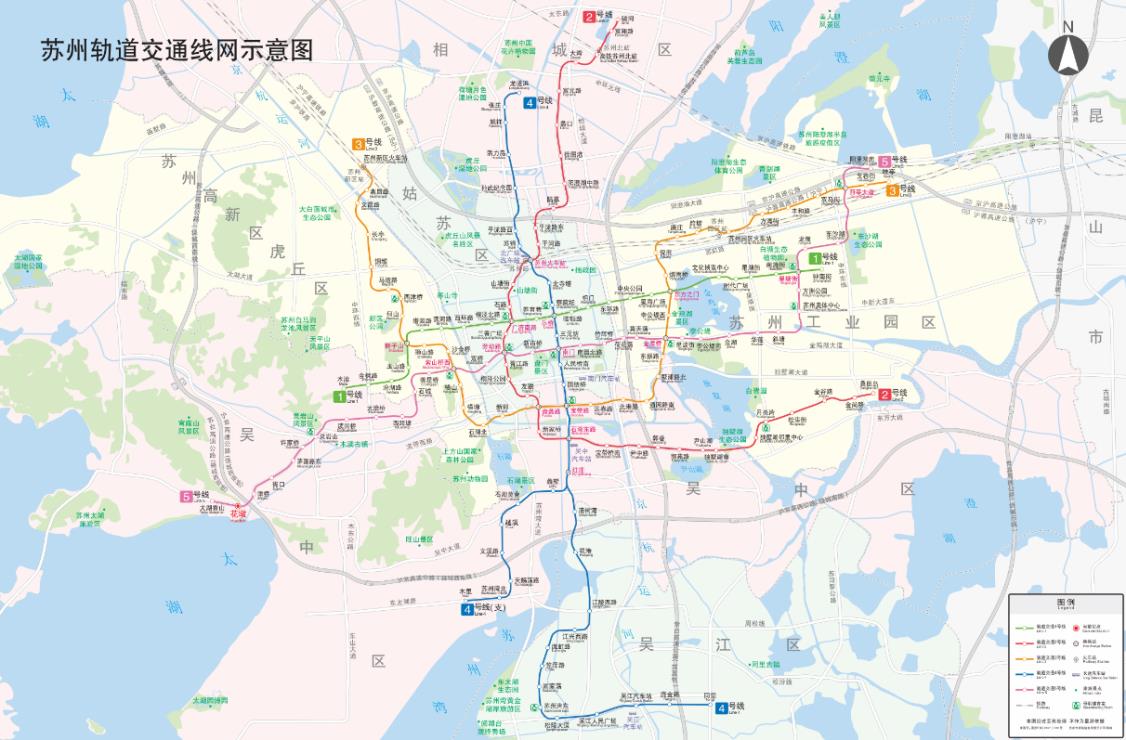

站台层线网运营示意图:提供所有已运营线网示意

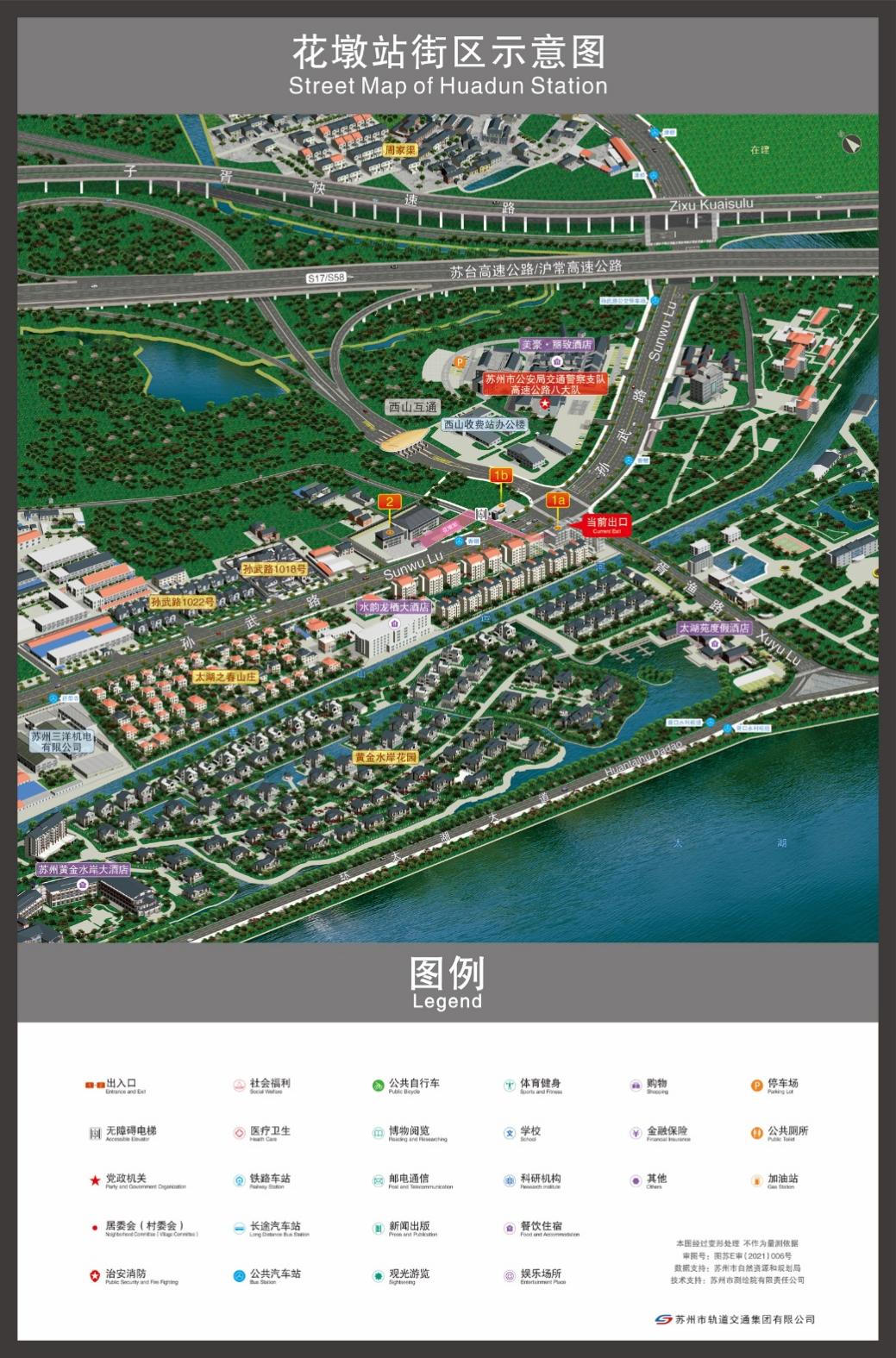

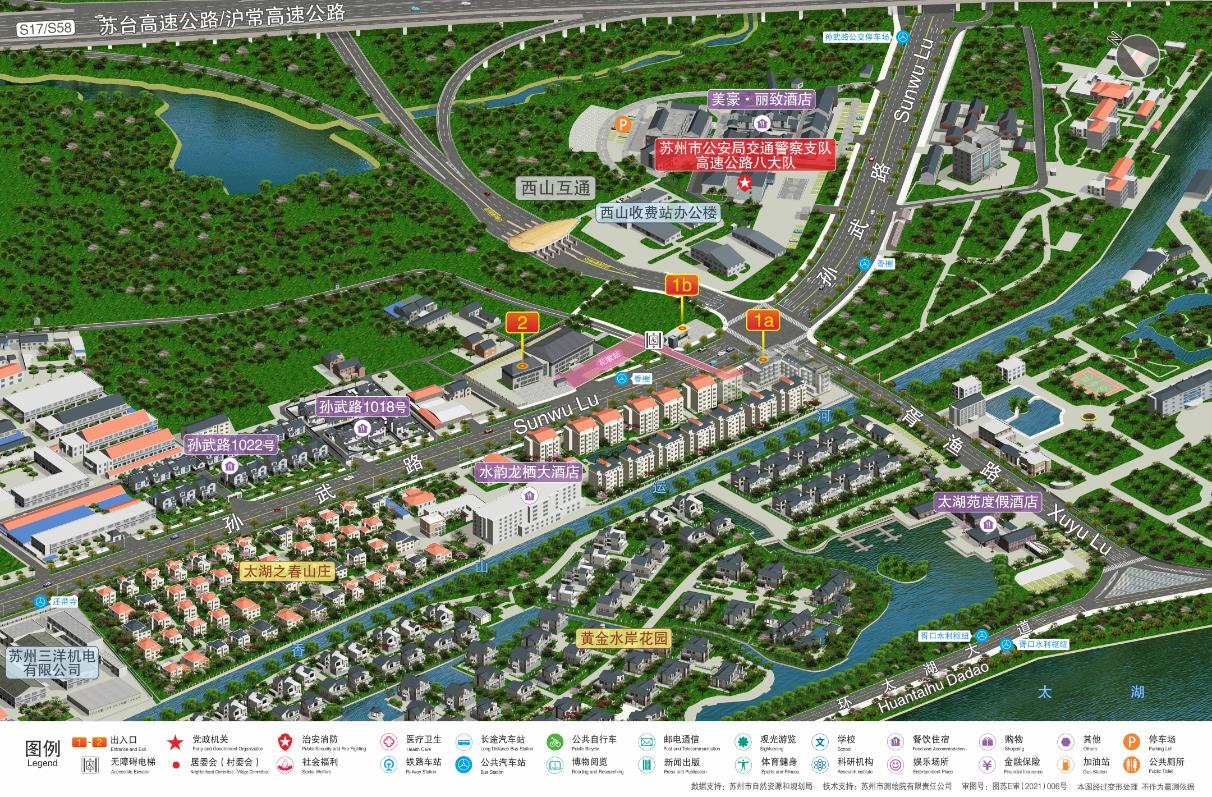

站外综合资讯导向图:提供街区三维示意

苏州市测绘院作为技术支持单位,长期为苏州市轨道交通集团有限公司提供地图应急保障服务,编制了苏州轨道交通2号线、2号线延伸线、4号线及4号线支线导向地图服务,苏州市轨道交通运营线网图、苏州市轨道交通已批复线路图、苏州市轨道交通近期建设规划图、苏州市轨道交通线网规划图2035系列地图等。

本次苏州轨道交通5号线导向地图编制工作历时8个月,苏州市测绘院项目组以地图的“准、清、新、美、高、特、好”为总体编制要求,综合运用三维仿真建模技术,“一点一景”在线采集技术、数据库驱动快速制图技术等,完成了导向地图从版式设计、数据生产、要素核实到地图审核、输出的各项任务,旨在为广大乘客提供最优质的地图服务。
